JVM 作为 Java 程序的容器，是所有 Java 程序依赖的平台。

JVM 执行 Java 程序的过程：

通过类加载器加载各个 .class 文件
为程序管理并分配内存
在适当的时候执行垃圾回收

多一些阅读官方文档（Java 13），涉猎 JVM 的原理，有助于 Java Developer 们避开开发过程中的许多陷阱。

基本结构

顶层：类加载器 Class Loader

加载 JVM .class 文件

中间：Java 虚拟机内存（Runtime Data Area, 运行时数据区，重点关注），即 JVM 在系统中能掌控到的内存部分，主要包括 5 部分：

方法区 (Method Area)
堆 (Heap, 存放 Java 对象和数组实例)
本地方法栈 (Native Method Stack)
程序计数器 (Program Counter Registers)
虚拟机栈 (VM Stack，也有理解为 Java 方法栈的)

底层：运行引擎 (Execution Engine)

通过本地方法接口（Native Interfaces）与本地方法库（Native Libraries）交互

JVM 在初始运行的时候，会分配好 Method Area（方法区）和 Heap（堆）；在为程序管理并分配内存的时候，每遇到一个线程，就会为其分配一个 Program Counter Register（程序计数器），一个 Native Method Stack（本地方法栈）和一个 VM Stack（虚拟机栈）。

即：线程私有的三块（程序计数器、本地方法栈和虚拟机栈）区域的生命周期与 Java 程序中的某个所属线程相同；线程共享的方法区和堆与 Java 程序运行的生命周期相同。
所以：这也是系统垃圾回收只发生在线程共享的区域（大部分只发生在堆中）的原因。

当线程终止时：线程私有的程序计数器、本地方法栈和虚拟机栈所占用的空间会被释放掉。

我们知道，计算机存储数据主要利用三个空间：寄存器、栈和堆。

Java 不能直接控制和处理寄存器，只能操作栈空间和堆空间。
对于每一个运行在内存中的 Java 程序，Java 虚拟机都为其分配好相应的栈空间和堆空间。

栈空间（Stack）：

存储空间较小，不能存放大量的数据
JVM 将 Java 方法、基本类型的数据，以及对对象（包括数组和字符串）的引用存放在栈空间
存取数据效率高，仅次于寄存器
管理数据：先进后出（LIFO）

堆空间（Heap）：

存储数据的空间大，能存放大容量的数据（数组、字符串、对象等）
但存取数据的效率最低
在堆空间中，数据存放的位置随机分配

注：以上 JVM 的静态内存储模型（JVM 内存模型）只是一种对内存的划分，只局限在 JVM 内存。

线程共享区域

包括方法区和堆。

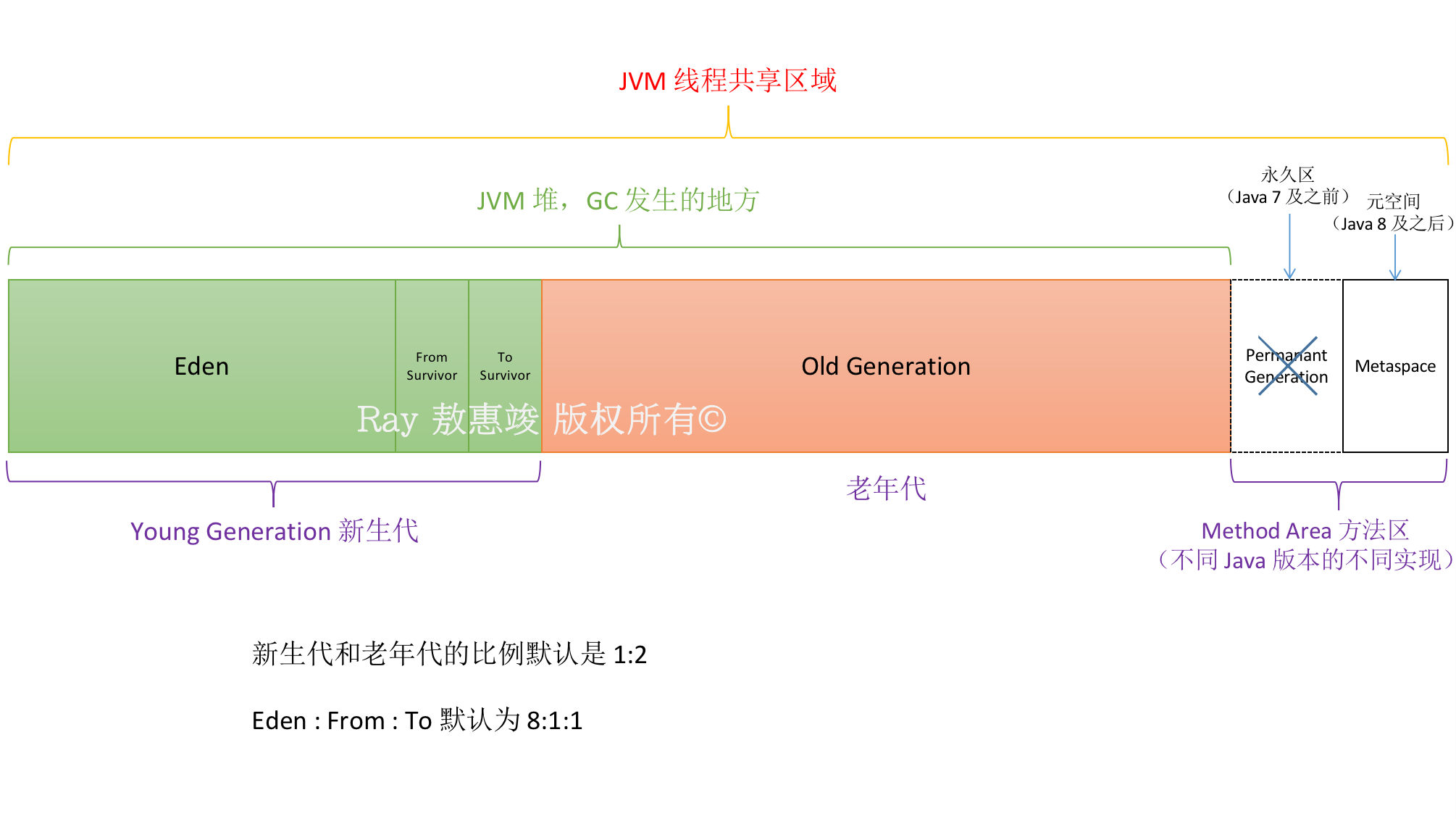

1. 堆 Heap

JVM 只有一个堆区，在 JVM 启动的时候被创建，被所有线程共享，更是垃圾回收的主要战场。

堆用于存储对象（包括数组，因为数组也是一种对象），是 JVM 的内存数据区。分为以下几个部分：

新生代（YoungGen, Y）
- = Eden(4/5) + From Survivor(S0, 1/10) + To Survivor(S1, 1/10)
- Eden 空间不足时，存活的对象转移到 Survivor，两个 Survivor 区用于交换
- JVM 每次只会使用 Eden 和其中一块 Survivor 来为对象服务，所以无论什么时候，总会有另一块 Survivor 是空闲着的
- 因此，新生代实际可用的内存空间为 9/10（即 90%）的新生代空间。
老年代（OldGen, O）
- 存放生命周期长的对象

另：永久区（PermGen, P）

存在于 Java 8 之前的 HotSpot 虚拟机中，其他类型 JVM 没有这个概念
从 Java 8 开始，PermGen 被取消，以 Metaspace 元空间代替
内存的永久保存区域，存放 Class 和 Meta 信息等，GC 时不清理。

实际上，堆只保存对象实例的属性类型、属性值（多数在常量池中）、运行时数据和对象本身类型标记（在对象头中）等，并不保存对象的方法（方法等保存在栈里）。

要注意的是，在创建一个对象的时候：

1	Class a = new Class();

此时 a 叫实例，不能说 a 是对象。在这里，实例保存在栈中，指的是指向对象的指针；而对象则是保存在堆中。操作实例实际上是通过实例指针间接操作对象，且多个实例可以指向同一个对象。
因此 a 所指向的堆内存中的具体空间，才是对象。
对象实例在堆中被分配好之后，保存到实例中的是一个 4 字节的堆内存地址。

堆处于物理不连续的内存空间中，只要逻辑上连续即可。

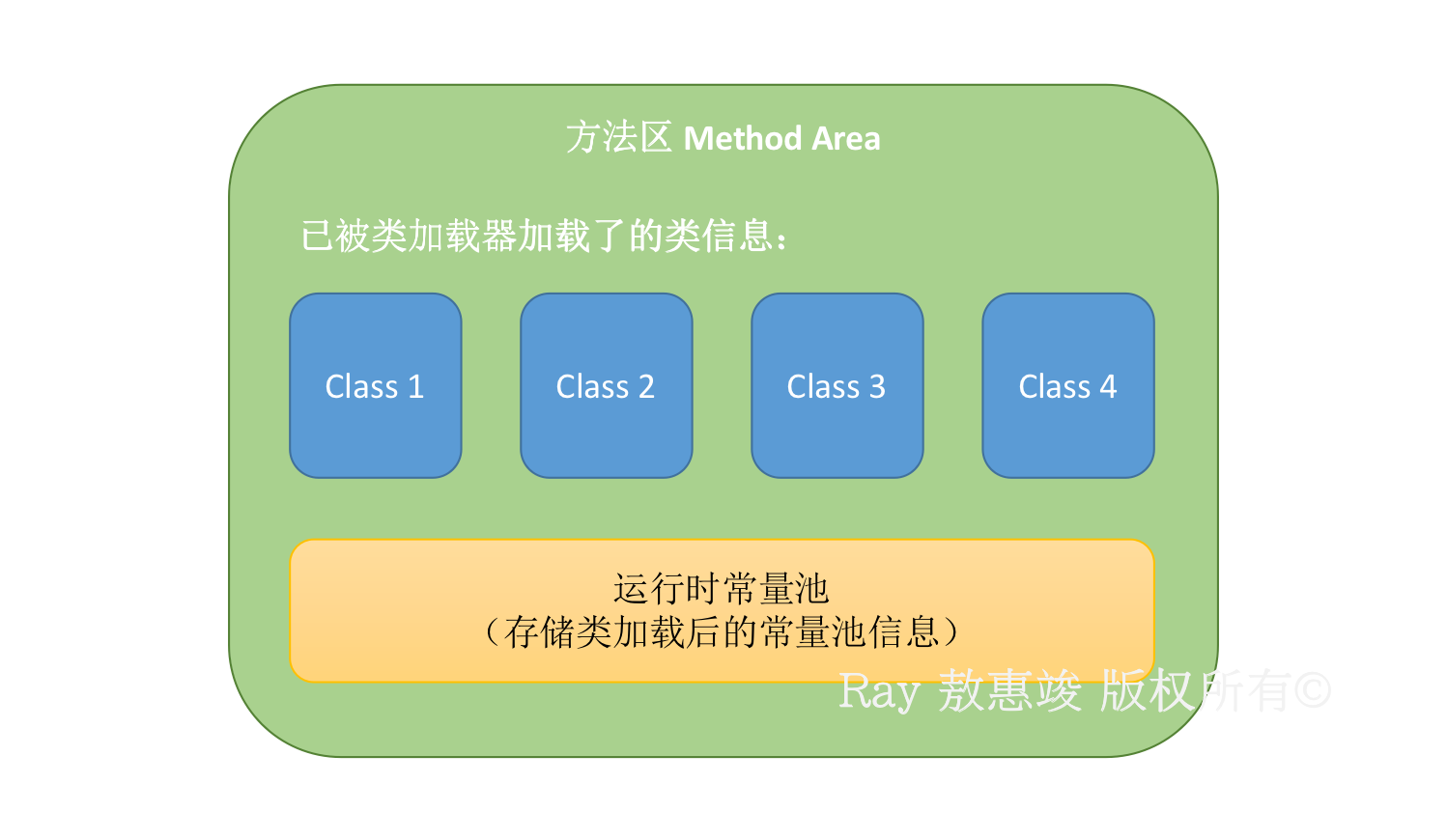

2. 方法区 Method Area

方法区是 JVM 的一个概念，不同的 JVM 会有不一样的具体实现，不同版本的 JDK 对应的 JVM 也会根据设计规范有不一样的实现。

对于每一个要加载的类型（类 Class、接口、枚举、注解），方法区存放的东西有很多，主要包括：

1. Object Class Data（类的类定义数据，即类型信息），包括：

类的类型（class / interface）
类的全限定名
类的直接父类的全限定名（接口和 java.lang.Object 除外：它们没有父类）
访问修饰符（public / abstract / final）
实现的接口的全限定名的有序列表
指向 ClassLoader 的引用：JVM 在动态链接的时候需要这个信息
指向 Class 实例的引用

2. 所有域（Field，又称字段、变量）信息，包括：

域的名称
域的类型
域的修饰符（public, private, protected, static, final, volatile, transient）
以及所有域的声明顺序

3. 所有方法（Method）信息，包括：

方法名称
方法返回类型，或 void
方法参数的数量和类型（按顺序）
方法修饰符（public, private, protected, static, final, synchronized, native, abstract）
方法的字节码、局部变量表及大小、操作数栈及大小（抽象方法和本地方法 native method 除外）
方法异常表（抽象方法和本地方法 native method 除外）：记录了每个异常处理的开始位置、结束位置、代码处理在程序计数器中的偏移地址、被捕获的异常类的常量池索引
以及所有方法的声明顺序

4. 即时编译器 JIT 编译后的代码缓存（CodeCache）

Java 6 及之前版本的 JVM 方法区还包括：

常量池（Java 6 及之前版本）
除常量外的静态变量（Java 6 及之前版本）

从 Java 7 开始，它们就被放进堆里面了。

和堆一样，方法区可以由不连续的区域组成，并且可以设置固定大小，也可设置为可扩展。

方法区的大小决定了系统可以保存多少个类，如果类太多导致方法区溢出，则会抛出异常：

Until Java 7：java.lang.OutOfMemoryError: PermGen Space
Since Java 8：java.lang.OutOfMemoryError: Metaspace

正是因为方法区所存储的数据与堆有一种类比关系，而且方法区不属于堆的一部分，所以也被称为“非堆” No-Heap。
正因为方法区不属于堆，所以它很少会触发垃圾回收，发生内存回收的目的主要是针对常量池的回收和类的卸载。

随 JDK 版本变迁的方法区实现（对于 HotSpot 虚拟机而言）

Until Java 6：PermGen 被分配在 JVM 堆中，与堆相互隔离，大小在启动 JVM 时固定
Java 7：将 PermGen 中的静态变量、字符串常量池等移到堆中，其他不变
- 原因：开发中会有大量字符串创建，PermGen 永久区回收效率低，容易导致内存不足。

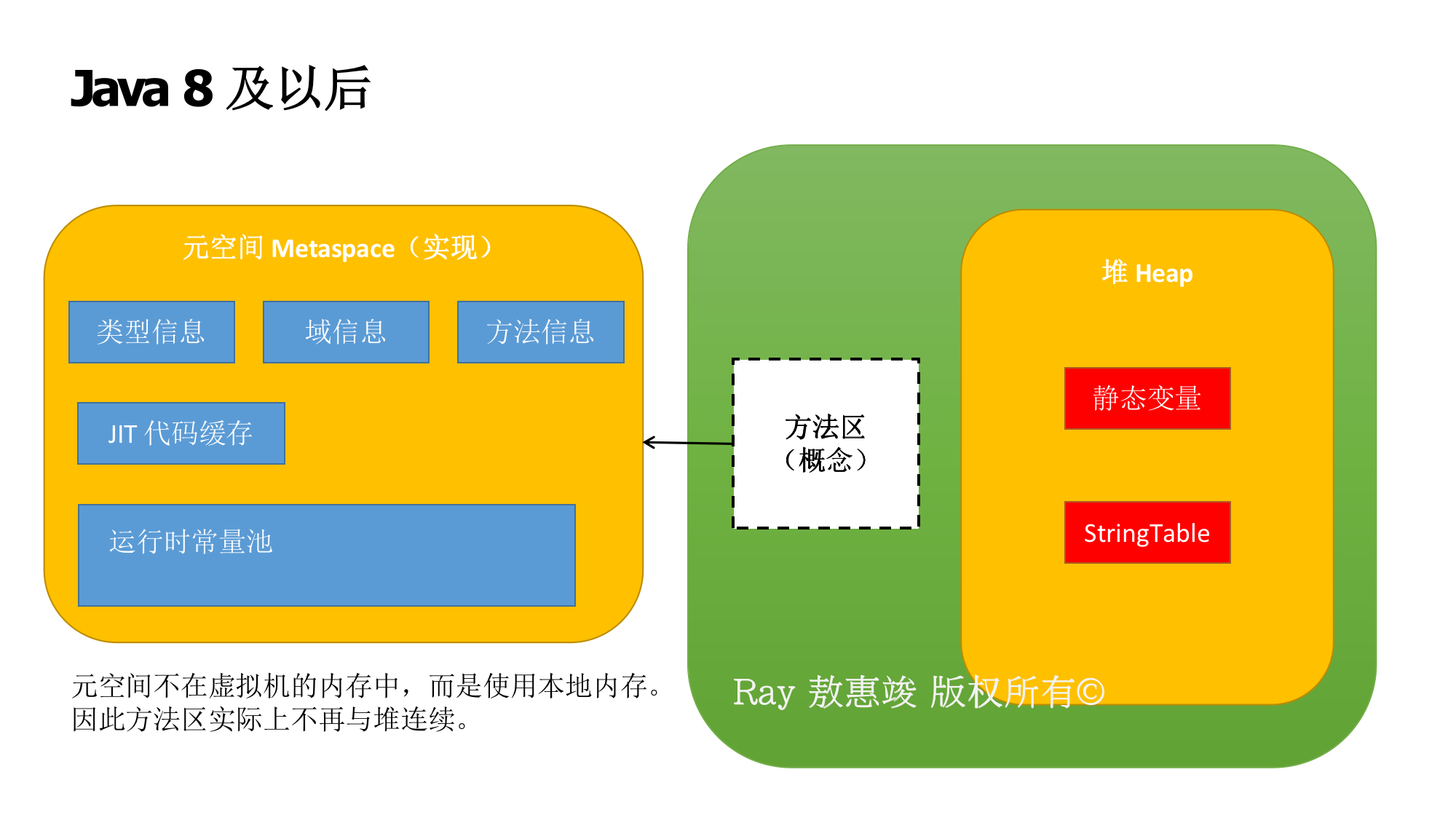

Since Java 8：取消 PermGen，改为 Metaspace（元空间，顾名思义，即存储类相关的元数据）实现，与堆共同分配在本地内存（使用本地内存），大小可以动态调整。

元空间和永久区最大的区别是：元空间不存在虚拟机设置的内存中，而是直接使用本地内存。

好处：64 位的系统就能取很大的内存，基本上杜绝了方法区溢出；如果还报 OutOfMemoryError，那就是启动的时候设置得太小。

Java 8 使用元空间替换 Java 7 及以前的永久区的原因：

设置的永久区空间大小，不太好确定，更容易遇到内存溢出的问题
垃圾回收的时候会扫描永久区：耗时
而且对永久区的调优是比较困难的
HotSpot 为了能与 Oracle JRockit（没有永久区）合并而做的改动

线程私有区域

包括程序计数器、本地方法栈和虚拟机栈。

1. 程序计数器 Program Counter Register

存储当前线程下一条需要执行的 JVM 字节码指令的地址

字节码的行号位置指示器，类似于操作系统的计数器
指示执行哪条指令、分支、循环、跳转、异常等情况，以及线程恢复等基础功能均依赖其指示来实现；
由于 Java 多线程由时间片轮转实现，因此每个线程私有程序计数器，以便切换后线程内的代码能恢复执行；
比较小，是唯一没有规定 OOM 的区域。

native 方法的字节码是空的，因此不会存储在程序计数器中。

2. 虚拟机栈 VM Stack

又叫栈内存。线程创建时被创建，线程结束后，内存就被释放。有的翻译会译作“Java 方法栈”的，大概是因为它描述的是 Java 方法执行时的内存模型。

我们都知道，Java 指令是由操作码（方法本身）和操作数（方法内部变量）组成的。
操作码保存在栈内存中；而操作数跟在操作码之后，具体有两种：基本类型变量保存在栈中；对象类型变量将地址保存在栈中，将值保存在堆中。

也就是说，Java 对象方法本身、基本类型变量和对象地址都存储在虚拟机栈里。

每个方法开始执行时创建栈帧（stack frame），压入虚拟机栈；执行结束时栈帧出栈
- 返回至返回地址（Return Address，即指针）
- 每个方法使用时才会被压入栈，方法不被使用时则不占用内存
- 栈顶对应于正在执行的方法
每个栈帧对应于一个方法名，就是一个方法的内存模型
- 包括 main() 方法：main 栈帧
- 栈帧中只保存原生数据类型（primitive）和对对象的引用（reference）
考虑到可能的多线程环境，虚拟机栈是每个线程私有的
如果线程请求的栈深度大于虚拟机所允许的深度，则抛出 StackOverflowError。

注意区分：方法区存储的是常量和静态变量，而栈存储的是方法内部（局部）变量，即：类的方法是该类的所有对象共享的，而类的成员变量在不同对象中各不相同。

每个虚拟机栈的栈帧存储了：

a. 局部变量表 Local Variables

是一个以一个字节长度（8 bits）为单位、从 0 开始计数的数组
- 数组可以通过 index 索引访问
- 数组的每一行被称为槽位（Slot）
存放了编译期可知（作用域）的各种基本数据类型，以及对象的引用
short、byte、char 和 boolean 等类型变量值在存入该数组前要被转换成 int 值
而 long 和 double 因为在数组中会占据连续的两项，即两个槽位：
- 在访问局部变量中的 long 或 double 时，只需取出连续两项的第一项的索引值即可
- 即：如某个 long 值在局部变量区中占据的索引为 3、4 项，取值时指令只需取索引为 3 的 long 值即可
其内存空间在编译期完成分配，运行时也不会被改变

局部变量表的每一个槽位是可以被复用的，称为槽位复用。

public class Test {

    public void method1() {  // a 和 b 分别位列不同的槽位中
        int a = 0;
        System.out.println(a);
        int b = 0;
    }

    public void method2() {  // a 超过了作用域，失效了；b 复用了 a 的槽位，达到了节省资源的目的
        {
            int a = 0;
            System.out.println(a);
        }
        int b = 0;
    }
}

b. 操作数栈 Operand Stack

结构与局部变量表一致，但顾名思义，对它的访问是通过 push 和 pop 操作来进行的，而不是通过索引；
可以被看成是栈帧所对应的方法的计算过程中，数据的临时存储区域，可以保存中间结果

c. 帧数据 Frame Data，包括：

解析方法内引用的常量池中的数据
保存动态链接（指向下一条字节码指令的地址）
保存方法出口，用于方法执行完后返回，恢复调用方的现场
保存异常表，用于方法执行过程中抛出异常时的异常处理
- 当出现异常时，虚拟机查找相对应的异常表看是否有对应的 catch 语句
- 如没有就抛出异常终止该方法调用

3. 本地方法栈 Native Method Stack

与虚拟机栈作用类似
区别在于：虚拟机栈为 JVM 提供执行 Java 方法的服务，而本地方法栈则是为 JVM 提供执行 native 方法的服务

例子：

public class StackFrameTest {

    public static void main(String[] args) {
        StackFrameTest test = new StackFrameTest();
        test.method1(1);
    }

    public void method1(int i) {
        int num = 2;
        System.out.println("method1 i = " + i);
        method2(i, num);
    }

    public void method2(int i, int j) {
        int num = 3;
        System.out.println("method2 i = " + i + ", j = " + j);
        method3(i, j, num);
    }

    public void method3(int i, int j, int x) {
        int num = 4;
        System.out.println("method3 i = " + i + ", j = " + j + ", x = " + x);
        method4(i, j, x, num);
    }

    public void method4(int i, int j, int x, int y) {
        System.out.println("method3 i = " + i + ", j = " + j + ", x = " + x + ", y = " + y);
    }
}

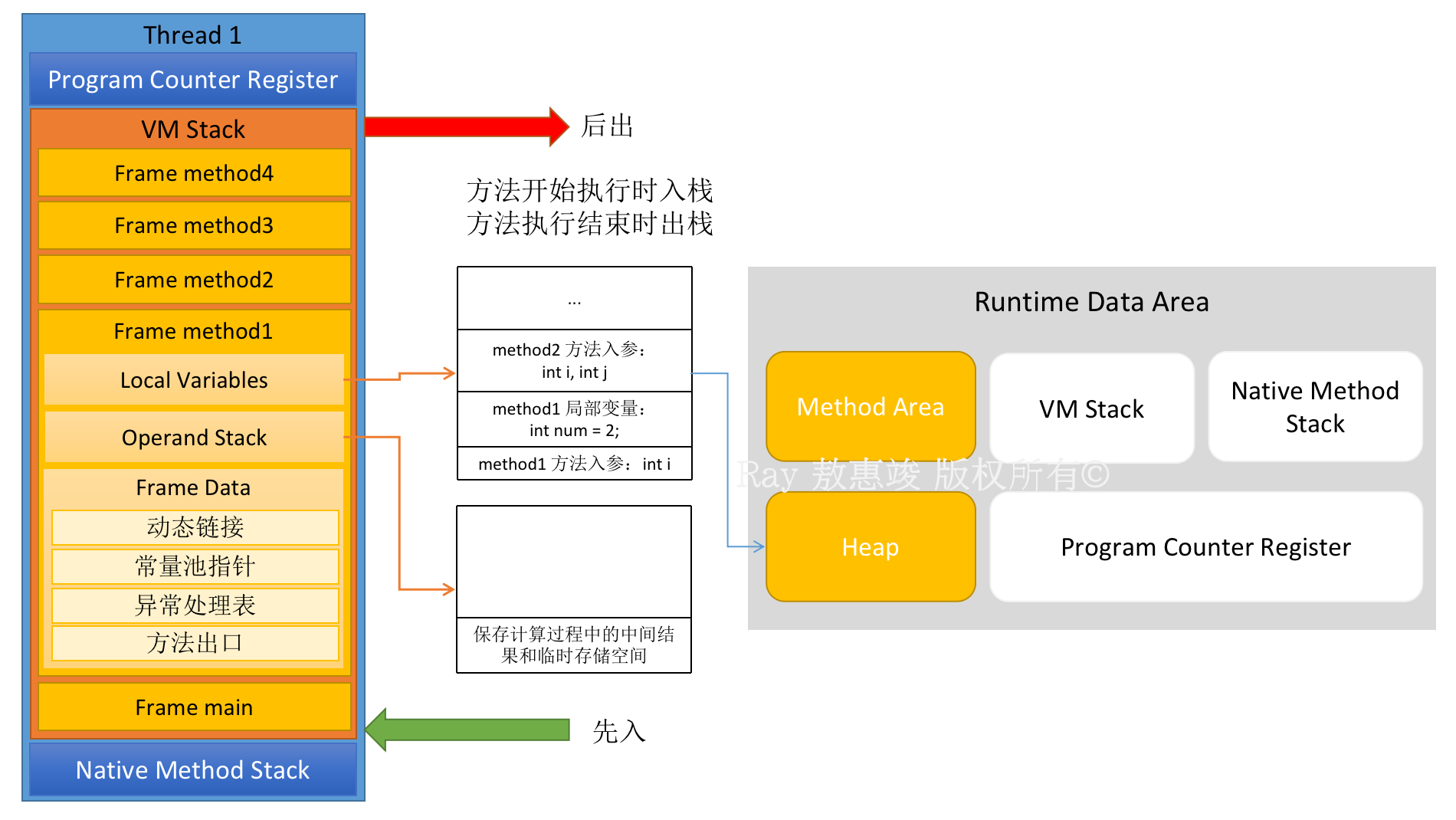

执行 main() 方法时，对应栈帧的变量表、操作数栈、帧数据的变化，以及程序计数器、本地方法栈等如下图：

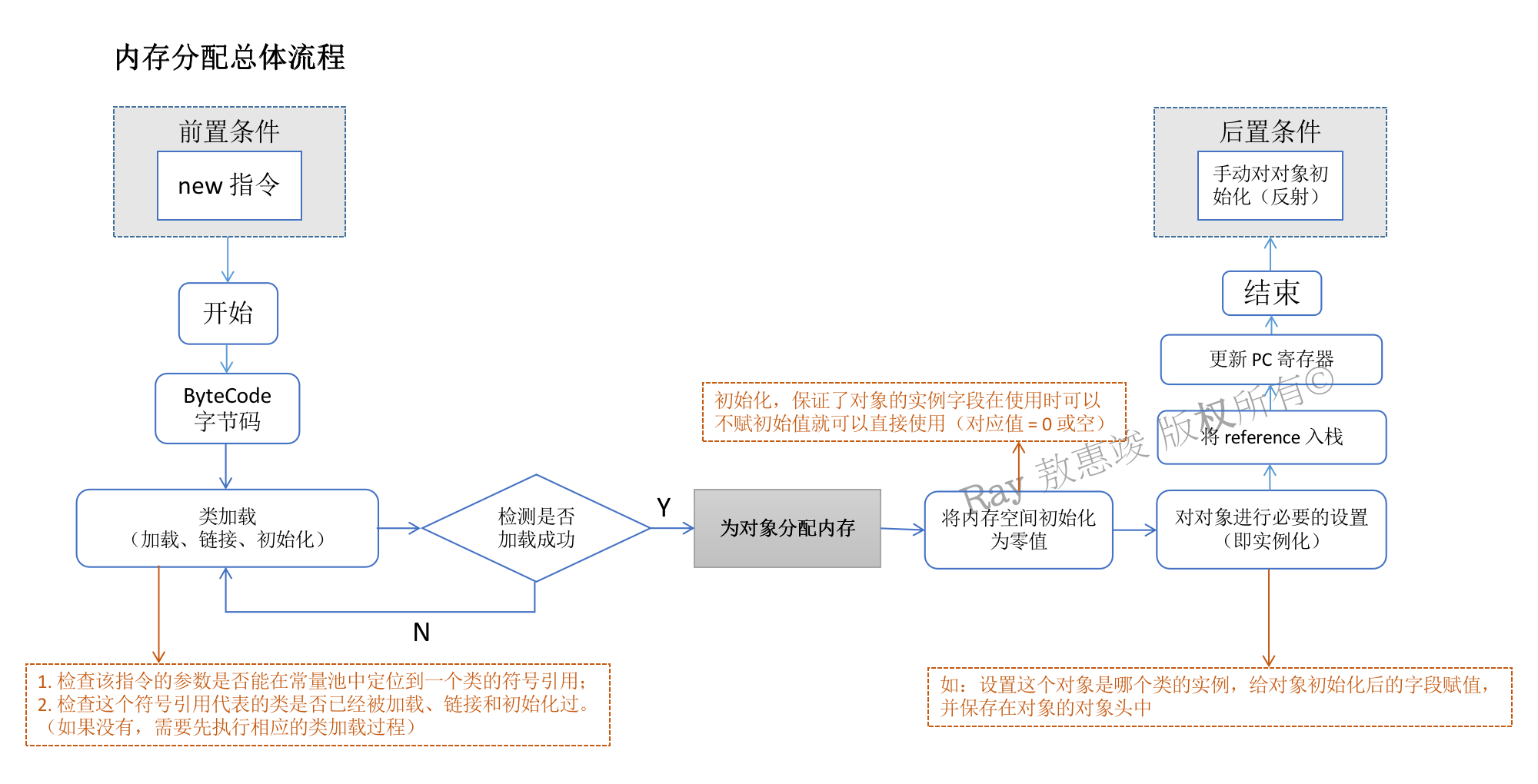

内存分配流程

注：

指针碰撞（Bump the Pointer）：Java 堆的内存绝对规整，所有用过的内存放一边，空闲的放另一边，中间保留一个指针作为分界点的指示器。在这个策略下，指示指针向靠近空闲内存方向挪动一段空间，该空间的距离与对象大小相等，这就是给对象分配的内存。
空闲列表（Free List）：Java 堆中内存不规整，已使用内存与空闲内存犬牙交错。JVM 通过维护一个列表，记录可用的内存块；在分配内存的时候从列表中取一块足够大的空间划分给实例，并更新列表。
系统如果使用了基于压缩（Compact）算法的垃圾收集器，与之相匹配的内存分配策略是指针碰撞；如果是基于清理（Sweep）算法的话，则对应采用空闲列表策略。

内存分配规则并不是百分百固定的，其细节取决于当前使用的是哪一种垃圾回收器组合，以及 JVM 的参数配置。
大多数情况下，对象在 Eden 区分配，少数情况（如大对象）直接分配到老年代（视垃圾回收器的类型而定）。

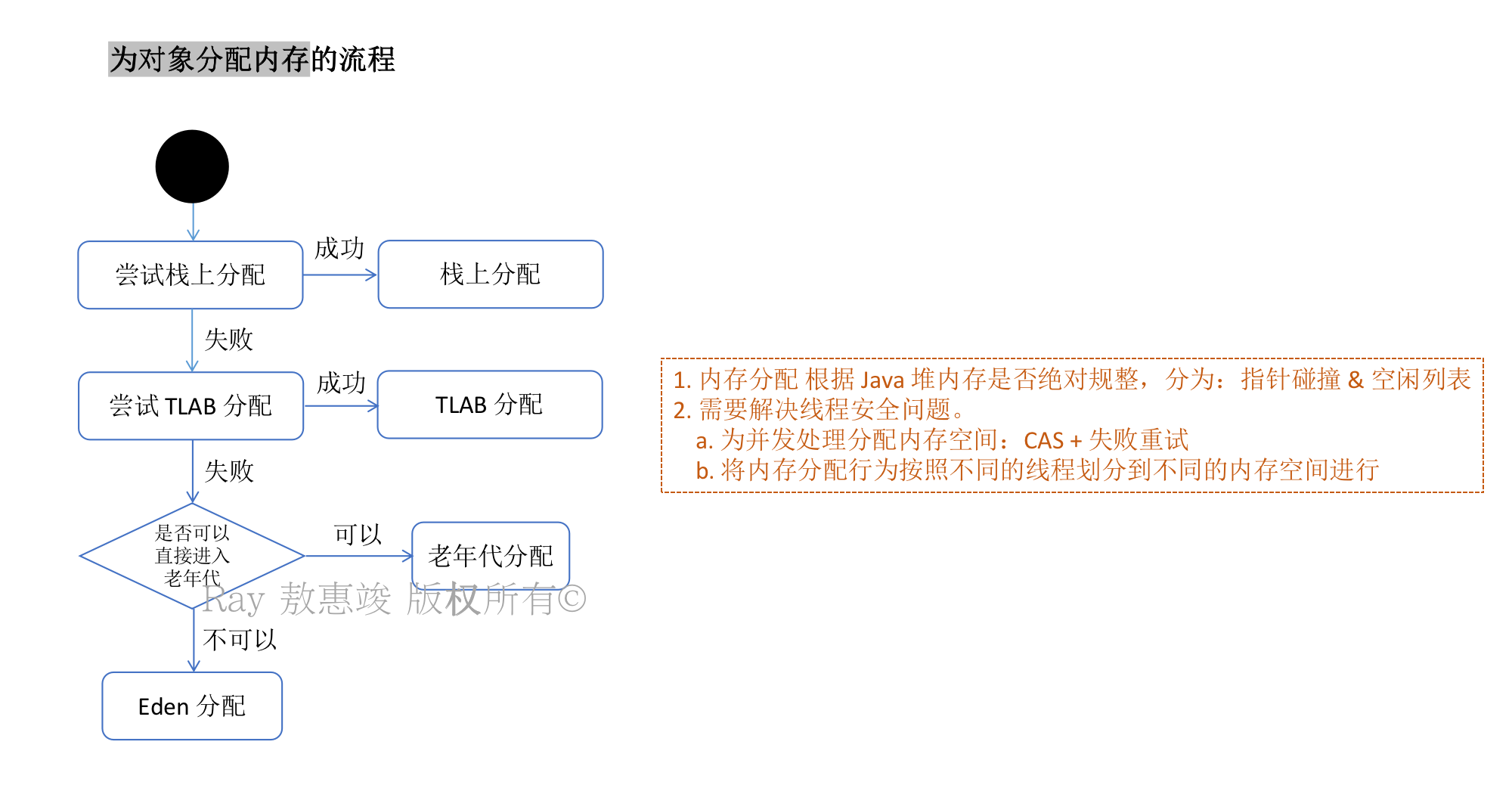

然而，并不是所有的对象都会直接被分配到堆上。上述对 Java 对象分配的过程分析中，可以知道有另外两个地方：栈（与逃逸分析相关）和 TLAB 也是可以保存对象的。

逃逸分析（Escape Analysis）浅析

逃逸分析是 Java HotSpot 虚拟机能够分析新创建对象的使用范围，并决定是否要在 Java 堆上分配内存的一项技术（结合连通图做可达性分析）。

当一个对象被定义了之后，通过分析它的动态作用域，可以知道它的逃逸状态：

全局逃逸：对象作用范围逃出了当前方法或当前线程，包括以下情况：
1. 对象是一个静态变量
2. 对象是一个已经发生逃逸的对象
3. 对象为当前方法的返回值
参数逃逸：一个对象被作为方法参数传递或者被参数引用
1. 但在调用过程中（方法里面）不会发生全局逃逸
2. 对象的状态由被调方法的字节码确定
没有逃逸

简单来说：不在作用域了，就会被视为逃逸。

Student student = new Student();  // 逃逸了的对象
public void Gc5() {
    // Student student = new Student();  // 没有逃逸
    Gc1();
    System.gc();
}

当一个对象没有逃逸时，Java HotSpot 虚拟机可对其进行以下优化：

锁消除：编译器确定当前对象只有被当前线程使用，不会被外部访问的时候，会移除该对象的同步锁
- 在这个对象上的操作可以不需要同步锁
- 如：移除当前线程的 StringBuffer 的同步锁
分离对象或标量替换：将聚合量（对象）打散、分解成标量（基本数据类型），将其成员变量分解为分散的变量
- 如一个对象没有发生逃逸，此时该对象的部分可以不存储在内存，而是存储在寄存器中，节省内存空间
将对象分配在栈上

最大的好处：通常的应用中，没有逃逸的局部对象占的比例很大。如果使用栈上分配，大量对象会随着方法的结束（栈帧出栈）自动销毁，不用走 GC 了，大大减小了垃圾回收的负荷。

TLAB

全称为 Thread Local Allocation Buffer，线程本地分配缓存区，是线程专用的内存分配区域。

背景：多个线程在堆上申请空间，如果每次对象分配都必须进行同步（CAS + 失败重试保证操作原子性），当竞争激烈的时候，内存分配的效率会进一步下降。
因此 JVM 为每个 Java 线程在 Eden 区划出一块内存（仅占 Eden 空间的 1%）作为 TLAB，每个线程使用自己的 TLAB，在避免线程同步，发生冲突的同时提升了对象分配的效率。

工作模式

JVM 的运行模式主要有两种：Client 和 Server。

Client 模式启动快，但是进入稳定期后运行速度不如 Server 快。

Server 启动慢，进入稳定期后运行速度优于 Client。Server 模式采用的是重量级的虚拟机，对程序会进行更多的优化。

raymond-mbp:~ aohuijun$ java -version
java version "1.8.0_161"
Java(TM) SE Runtime Environment (build 1.8.0_161-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.161-b12, mixed mode)
