消息队列与其实现

Posted on Valine:

消息队列是中间件的一种，是分布式系统中非常重要的组件。

消息队列（Message Queue, MQ）的通用场景可简单描述为：

当不需要立即获得结果，但是又需要对并发量进行控制的时候。

消息队列是生产者-消费者模型的典型代表；除了实现高性能、高可用、可伸缩和最终一致性架构之外，还除去了接收和发送应用程序同时执行的要求。


消息队列的消息传播模式

推（push）模式：服务器主动将信息送到客户端

优点：

  • 对用户要求低，方便用户获取需要的信息
  • 即时性好，服务器端及时向客户端推送更新的动态信息

缺点：

  • 不能确保发送成功
    • push 采用广播方式，只有服务器端和客户端在同一频道上，推模式才有效，用户才能接收到信息
  • 没有信息状态跟踪
    • push 采用开环控制技术，一个消息推送后的状态，如客户端是否接收等无从得知，针对性较差
    • 推送的消息可能并不满足客户端的个性化需求

拉（pull）模式：客户端主动发起获取信息

  • 该模式下消息不是自动推送给消费者（客户端）的，而是由消费者主动从队列中请求获得
  • 如没有消费者在监听队列，消息将保留在队列中，直至消费者连接到队列，取到信息为止

优点：

  • 针对性强，满足客户端个性化需求
  • 信息传输量相对较小：网络中传输的只是客户端的请求和服务器端对请求的响应
  • 服务器端任务轻：只是被动接受查询，对客户端的查询请求作出响应

缺点：

  • 实时性差，针对服务器端实时更新的信息，客户端难以获取实时信息
  • 对于客户端用户的要求较高，需要对服务器端具有一定的了解

实现

消息队列的实现主要包括两种：AMQP 和 JMS

AMQP

全称 Advanced Message Queuing Protocol，高级消息队列协议，是计网中应用层协议的一个开放标准。
AMQP 是 RabbitMQ 的基础，也是其所实现的其他协议的鼻祖。

主要组件：

  1. 交换器 Exchange
  2. 队列 Queue：消息（message）的载体
  3. 绑定 Binding：决定交换器将信息投递到队列的规则

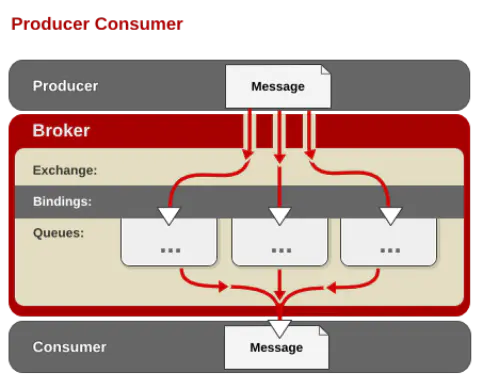

基本模型：

  1. 消息发布者（生产者，Publisher）利用接口，将消息发布（publish）到 Exchange 中
    • 消息一般包含消息体（payload）和标签（label）等信息
  2. 消息订阅者（消费者，Consumer）利用接口创建 Queue，并绑定到 Exchange，接收所期望的消息
  3. Exchange 会按照一定的路由规则（由 RoutingKey 定义）确定各种绑定（BindingKey 定义），将消息分发至对应的 Queue
  4. Consumer 发现 Queue 中有消息，就会将消息消耗（consume）掉
    • 消耗时只消费消息体，丢弃标签

综上可知，发布-订阅模型 可以利用 AMQP 实现：

  • Publisher 为发布者（生产者）
  • Consumer 为订阅者（消费者）
  • AMQP 协议扮演消息代理（Message Broker）的角色：维护生产-消费路线，保证数据按照指定的方式进行传输
    • Exchange, Bindings 和 Queues 合起来就是消息队列服务器实体，也就是 Broker

Exchange 的类型

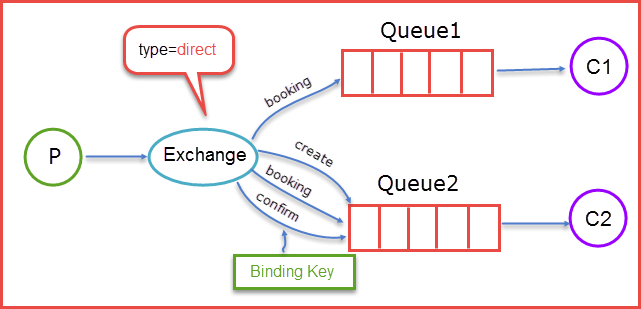

1. Direct Exchange

  • 采用轮询方式发送至 RoutingKey = BindingKey 的 Queue，类似于点对点
  • 其他配对不上的 RoutingKey 的消息会被丢弃

2. Fanout Exchange

  • 发送（route）至与该 Exchange 绑定的所有 Queue，类似于广播
  • 最快的转发

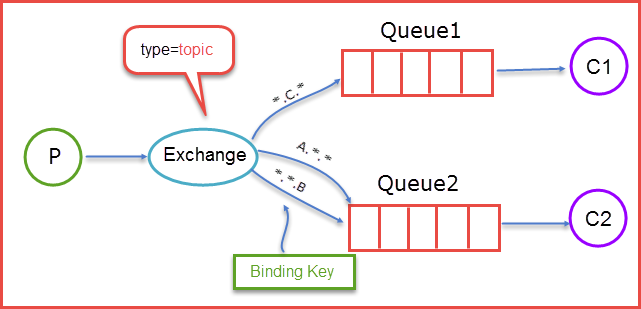

3. Topic Exchange

  • 发送至 RoutingKey 与 BindingKey 模糊匹配的 Queue
  • 模糊匹配约定如下：
    • RoutingKey 为用点号（.）分隔的字符串，BindingKey 与其模式相同
    • BindingKey 可使用 *（匹配一个单词）和 #（匹配多个或 0 个单词）用于模糊匹配

如上图的模糊匹配，比如有下面不同的 RoutingKey：

  • RoutingKey = F.C.E：路由到 Queue1
  • RoutingKey = A.C.E：路由到 Queue1 和 Queue2
  • RoutingKey = A.F.B：路由到 Queue2

4. Headers Exchange

  • 采用轮询方式
  • 不依赖于 RoutingKey 和 BindingKey 的匹配规则，而是通过消息头订阅
    • 消息发布前为消息定义一个或多个键值对的消息头
    • 消费者在接收消息的同时，需要定义类似的键值对请求头
    • 请求头与消息头匹配才可接收消息
  • 和 Direct 方式完全一致，但性能差很多，基本用不到


AMQP 的三层协议：

Module Layer：协议最高层

  • 主要定义一些客户端调用的命令
  • 客户端可用这些命令实现自己的业务逻辑

Session Layer：中间层

  • 主要负责将客户端命令发送给服务器，再将服务端的 response 返回客户端
  • 提供可靠性同步机制和错误处理

Transport Layer：最底层

  • 主要传输二进制数据流
  • 提供帧的处理、信道复用、错误检测和数据表示等

JMS

全称 Java Message Service，Java 消息服务，是 Java 平台中关于“面向消息中间件（MOM）”的技术规范。

  • 具体来说，JMS 是一个与具体平台无关的 API
  • 绝大多数 MOM 提供商都对 JMS 提供支持
  • 用于在两个应用程序之间，或分布式系统中发送消息，进行异步通信

JMS 规范目前支持两种消息模型：

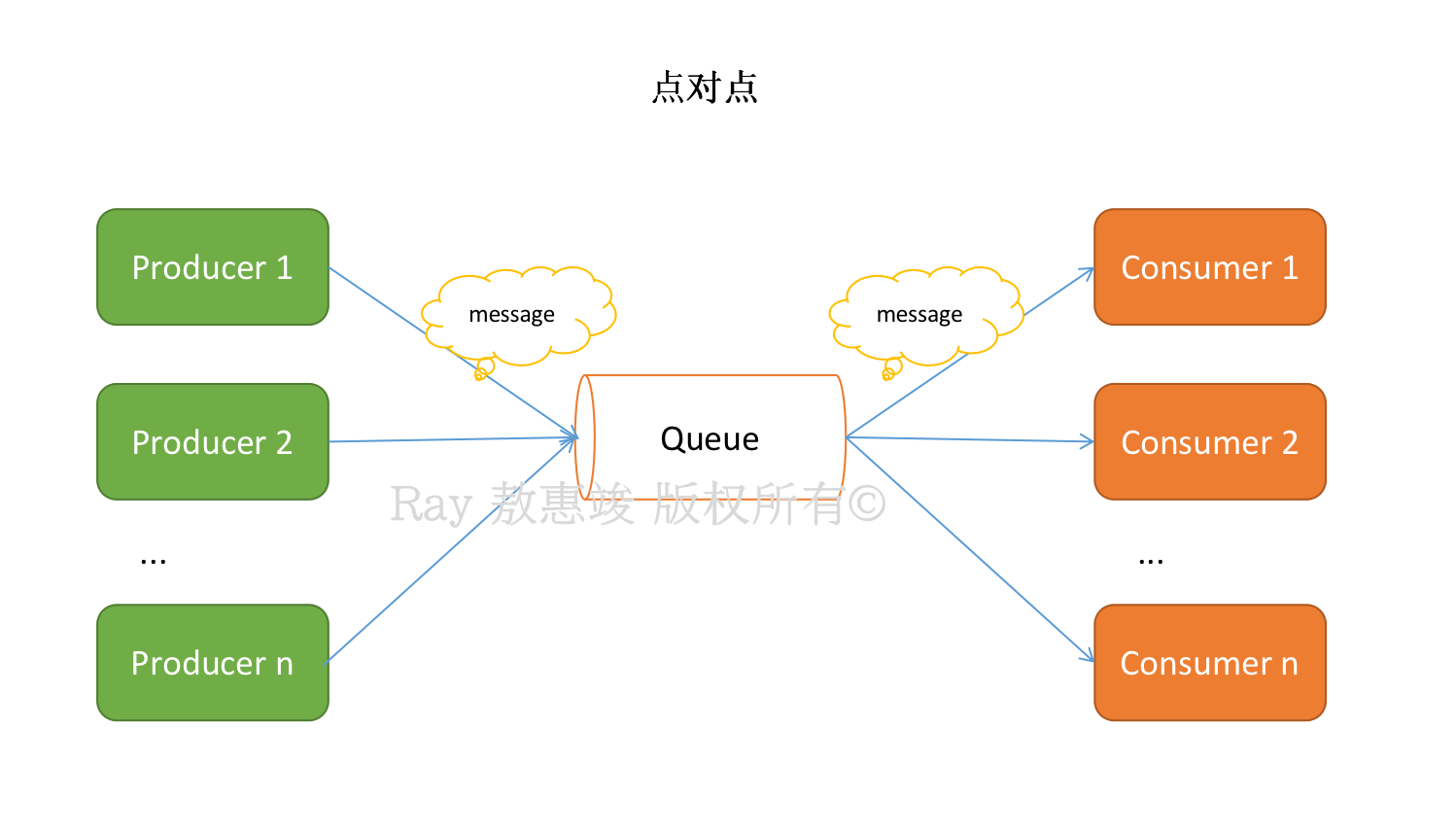

1. 点对点（point to point, queue）：不可重复消费

  • 消息生产者生产消息发送到 queue 中，然后消息消费者从 queue 中取出并且消费消息
  • 消息被消费以后，queue 中不再有存储，所以消息消费者不可能消费到已经被消费的消息
  • Queue 支持存在多个消费者，但是对一个消息而言，只会有一个消费者可以消费

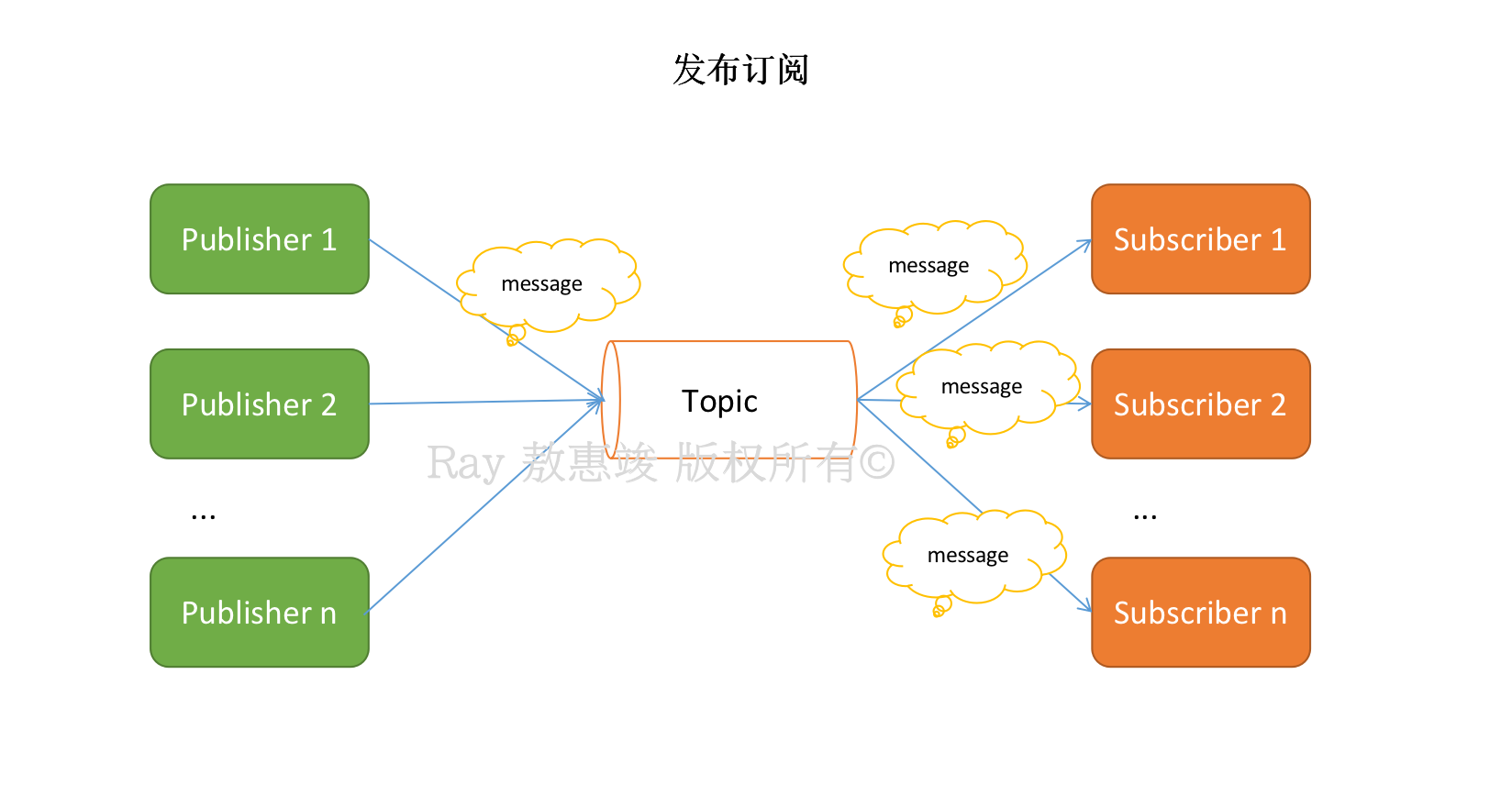

2. 发布/订阅（publish/subscribe, topic）：可重复消费

  • 消息生产者将信息发布到 topic 中，同时有多个消息消费者消费（订阅）该消息
  • 和点对点方式不同，发布到 topic 的消息会被所有订阅者消费

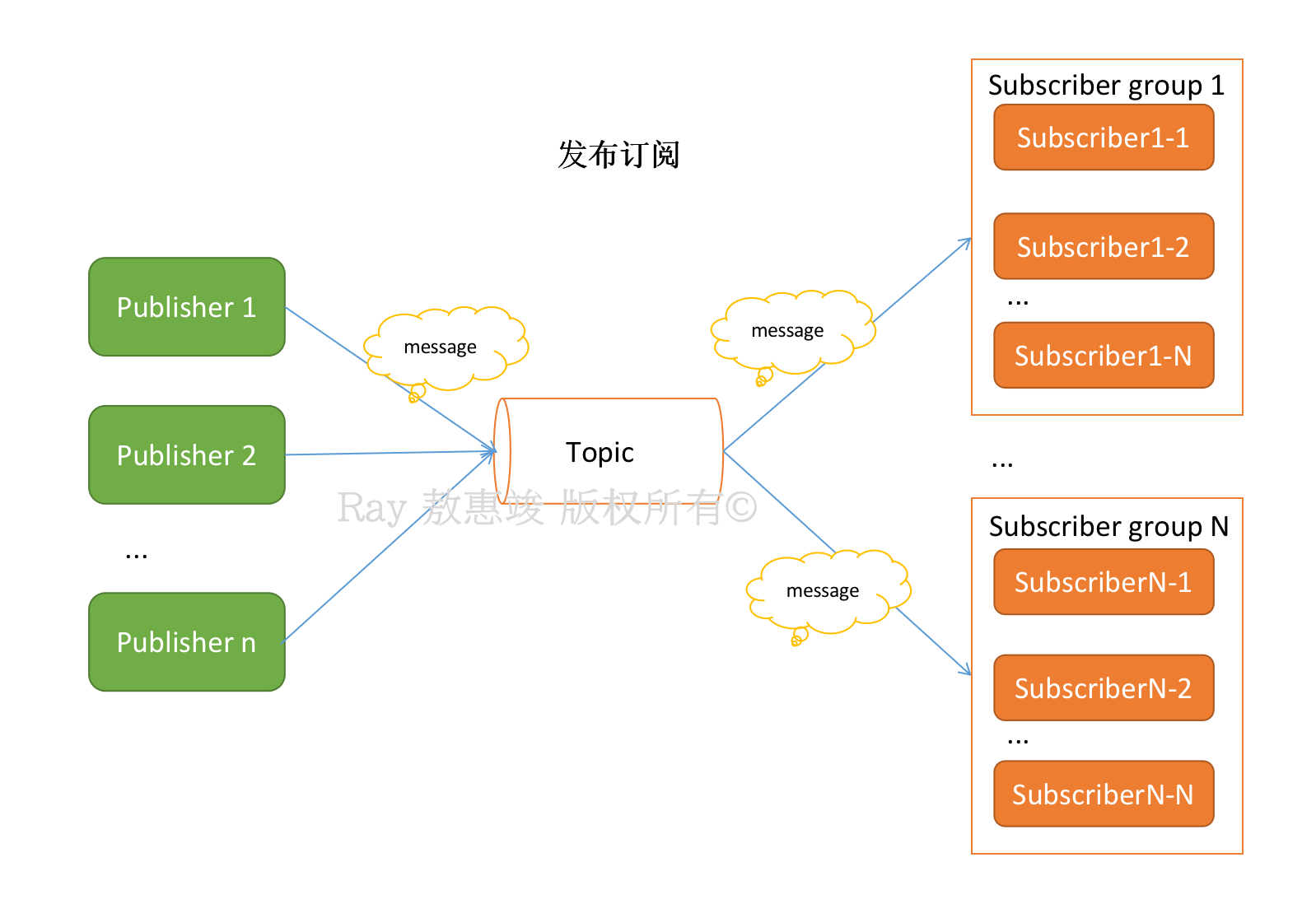

另：订阅组发布/订阅模式：

  • 发布/订阅模式下，当发布者消息量很大时，显然单个订阅者的处理能力是不足的
  • 更加现实的场景是：多个订阅者节点组成一个订阅组，负载均衡地消费 topic 消息，即分组订阅
  • 可看成是一个 topic 下有多个 Queue，每个 Queue 是点对点的方式，Queue之间是发布/订阅方式。
  • 这样订阅者很容易实现消费能力线性扩展

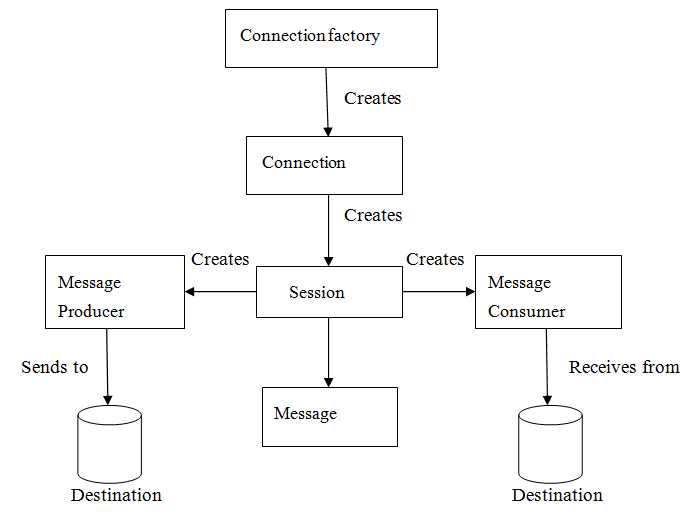

JMS 编程接口：

比较

JMS AMQP
定义 Java API 协议
跨语言 否 是
跨平台 否 是
模型 2 + 1 种消息模型 5 种消息模型
支持消息类型 多种 byte[]

JMS 提供的最主流的开源技术是 Apache ActiveMQ。


选型依据

生产环境使用较多的消息队列：ActiveMQ, RabbitMQ, Kafka, RocketMQ, MetalMQ, ZeroMQ 等。

特性 ActiveMQ RabbitMQ RocketMQ Kafka
单机吞吐量 万级，比 RocketMQ, Kafka 低一个数量级 同 ActiveMQ 10 万级，支撑高吞吐 10 万级，高吞吐，一般配合大数据类的系统进行实时数据运算、日志采集等场景
topic 数量对吞吐量的影响 topic 可达到几百/几千级别，吞吐量会有较小幅度下降 RocketMQ 优势：同等机器下可支撑大量 topic topic 从几十到几百时，吞吐量大幅下降，同等机器下 Kafka 尽量保证 topic 数量不要过多，如要支撑大规模 topic，需要增加更多机器资源
时效性 毫秒级 微秒级，延迟最低（特点之一） 毫秒级 毫秒级
可用性 高，基于主从架构实现高可用 同 ActiveMQ 非常高，分布式架构 非常高，分布式架构，一个数据多个副本，少数机器宕机，不会丢失数据，不会导致不可用
消息可靠性 有较低的概率丢失数据 基本不丢 经过参数优化配置可做到 0 丢失 同 RocketMQ
功能支持 MQ 领域的功能极其完备 基于 erlang 开发，并发能力极强，性能极好，延迟很低 MQ 功能较为完善，还是分布式的，扩展性好 功能较为简单，主要支持简单的 MQ 功能，在大数据领域实时计算以及日志采集被大规模采用
优点 轻量，迅捷，容易部署和使用，拥有灵活的路由配置 性能好，稳定可靠，有活跃的中文社区，特点响应快 拥有强大的性能及吞吐量，兼容性很好
缺点 性能和吞吐量较差，不易进行二次开发 兼容性较差；但随意影响力的扩大，该问题会有改善 延迟较高


优缺点

消息队列的优点在于能够实现异步、解耦、流量削峰填谷，能解决相关特殊业务场景的问题。

而缺点在于其系统可用性较为敏感，万一 MQ 崩溃了，系统依靠它的相当一部分的功能会无法响应。
而且，消息队列提高了系统复杂性，需要考虑一些消息队列的常见问题和解决方案。
此外，消息队列还会带来一些一致性问题：

  • 多个消费者中，如果其中一个消费失败，会导致数据不一致的情况
  • 带来消息重复消费、消息积压、消息顺序和消息事务的问题

消息丢失问题

根据队列结构来看，无非就是三种情况：

  1. 生产者弄丢数据
    • 主流 MQ 都有确认机制或事务机制，可保证生产者将消息送达 MQ。如：RabbitMQ 就有事务模式和 confirm 模式；
  2. 消息队列弄丢数据
    • 开启 MQ 的持久化磁盘配置；
  3. 消费者弄丢数据
    • 一般是因为采用了自动确认消息模式，此时 MQ 收到消费者的确认消息后会删除消息；
    • 如果发送确认信息之后消费者发生异常，导致消息操作没执行完，想再次消费消息就没了。
    • 改用手动确认就能解决

重复消费问题

通常由网络原因造成。

正常情况：

  1. 消息被成功消费后，消费者发送成功标志给 MQ
  2. MQ 收到标志后，表示消息被成功消费，不会再将消息发送给其他消费者

出问题的情况：

  1. 因网络出现问题，成功标志在传输过程中丢失
  2. MQ 没接收到该标志，认为该消息没有被成功消费
  3. 因此 MQ 会再次发送该消息给其他消费者，造成重复消费

解决方法：根据去重的原理，保证消费端幂等性

方法 1：

  • 每个消息生成一个 id
  • 在第三方介质（如 Redis set）中准备类似于键值对的组合 <消息 id, 消息>
  • 开始消费前，在介质中查询有无该记录；如果存在该记录，说明已经发送过该消息，发送端就不再发送了

方法 2 是方法 1 的升级，也是更常用的方法:

  • 生产消息时生成描述消息的 id
  • 组建消息体时针对业务，生成唯一的业务标识 buzId
  • 传输的时候判定两者是否均是唯一

方法 3：针对数据库的插入操作

  • 以消息 id 等标识作为唯一主键或其它的唯一性约束，如果发生了重复消费，插入数据的时候会主键冲突

如何处理消费过程中的重复消息

MQTT 协议给出了三种传递消息时能够提供的服务质量标准，从低到高依次是：

  • At most once: 消息在传递时，最多会被送达一次。也就是说没什么消息可靠性保证，允许丢消息。一般都是一些对消息可靠性要求不太高的监控场景使用，比如每分钟上报一次机房温度数据，可以接受数据少量丢失。
  • At least once: 消息在传递时，至少会被送达一次。也就是说，不允许丢消息，但是允许有少量重复消息出现。
  • Exactly once：消息在传递时，只会被送达一次，不允许丢失也不允许重复，这个是最高的等级。

消息积压问题

有的时候，消息在 Broker 上大量堆积，无法被消费者及时消费，产生堆积的情况。

常见于以下几种情况：

  1. 消费者功能存在 bug，消息无法被消费；
  2. 消费者实例宕机或因网络问题暂时无法与 Broker 建立连接；
  3. 生产者短时间内推送大量消息到 Broker，消费能力不足；
  4. 生产者未感知 Broker 消费堆积，而持续向 Broker 推送消息

避免和解决问题的思路：

  1. 灰度发布。选取一定比例的消费实例做灰度，若出现问题，及时回滚；若消费者消费正常，平稳运行一段时间后，再升级其它实例。
  2. 多活。
  3. 增强消费能力。增加消费者线程数或者增加消费者实例个数。
  4. 一旦积压情况发生，要做好熔断与隔离，将新消息发送到其它队列。

检测消息丢失的方法

可以利用消息队列的有序性来验证是否有消息丢失：
在 Producer 端给每个发出的消息附加一个连续递增的序号，然后在 Consumer 端来检查这个序号的连续性。

消息顺序问题

常见的场景：电商平台的下单操作，下单后先减库存，然后生成订单

  • 首先生产者需要保证入队的顺序，比如一个 queue 只对应一个消费者；
  • 另外，发送消息时对消息通过 hash 取模，确保同一操作的消息发送到同一个队列中
    • 一般的 MQ 中同一个队列都能保证 FIFO，由此确保出队时是顺序的

不过，如果多个消费者同时消费一个队列，一样可能出现顺序错乱的情况；
这时需要使用重试机制，根据期望的顺序，如果所期望的消息还未被消费，就重试等待。

应用场景

消息队列广泛应用于应用程序之间的通信方法，其应用场景包括：解耦、异步消息、流量削锋等问题。

消息延迟推送应用：

1. 淘宝七天自动确认收货

  • 签收后，物流系统在七天后延时发送一个消息给支付系统，通知支付系统七天后将款项打给商家。

2. 12306 购票支付确认界面

  • 选好票点击确定跳转的页面往往会有倒计时
  • 如 30 分钟内订单不确认将自动取消订单
  • 如 30 分钟内完成订单，则根据逻辑代码确定忽略接收到的延时信息。
